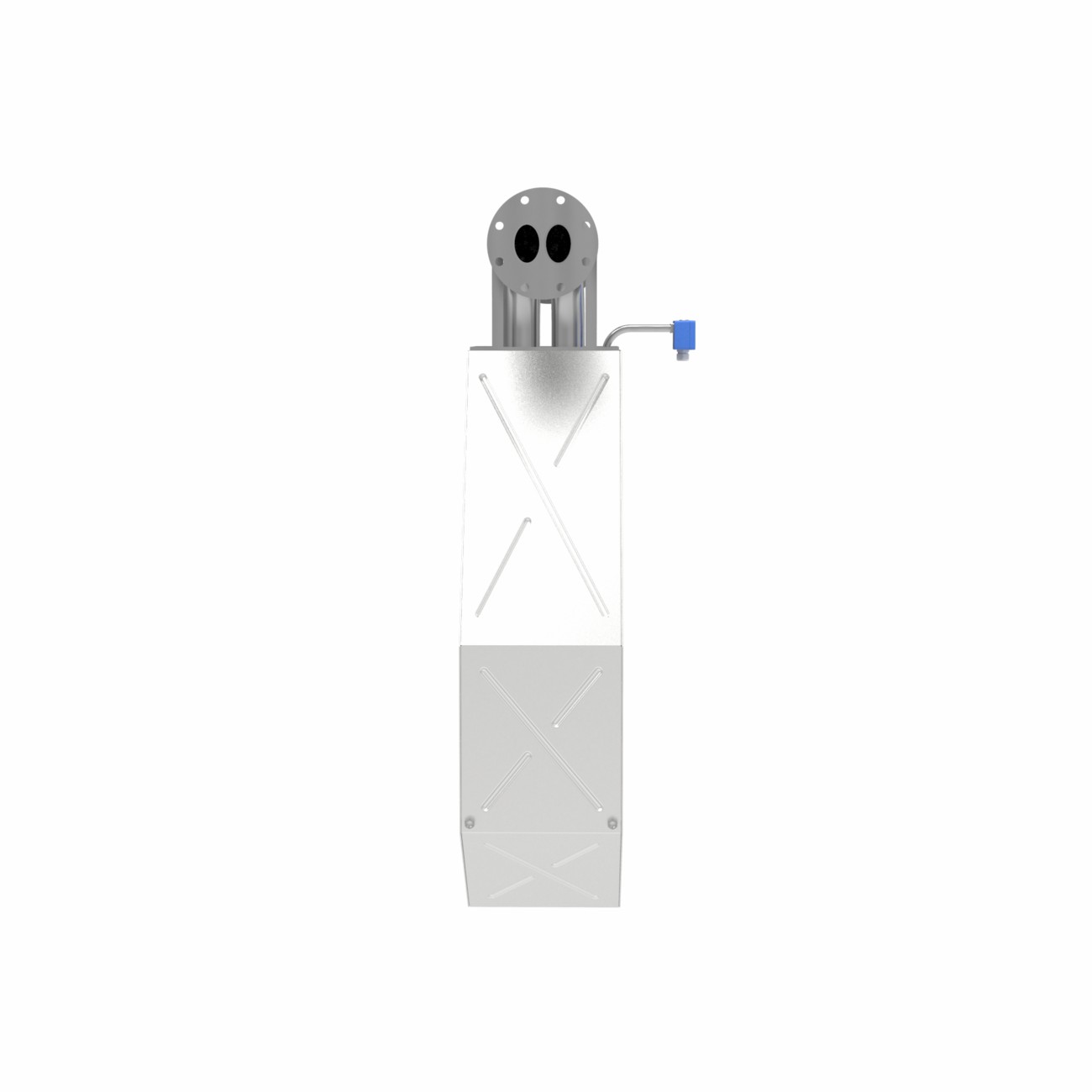

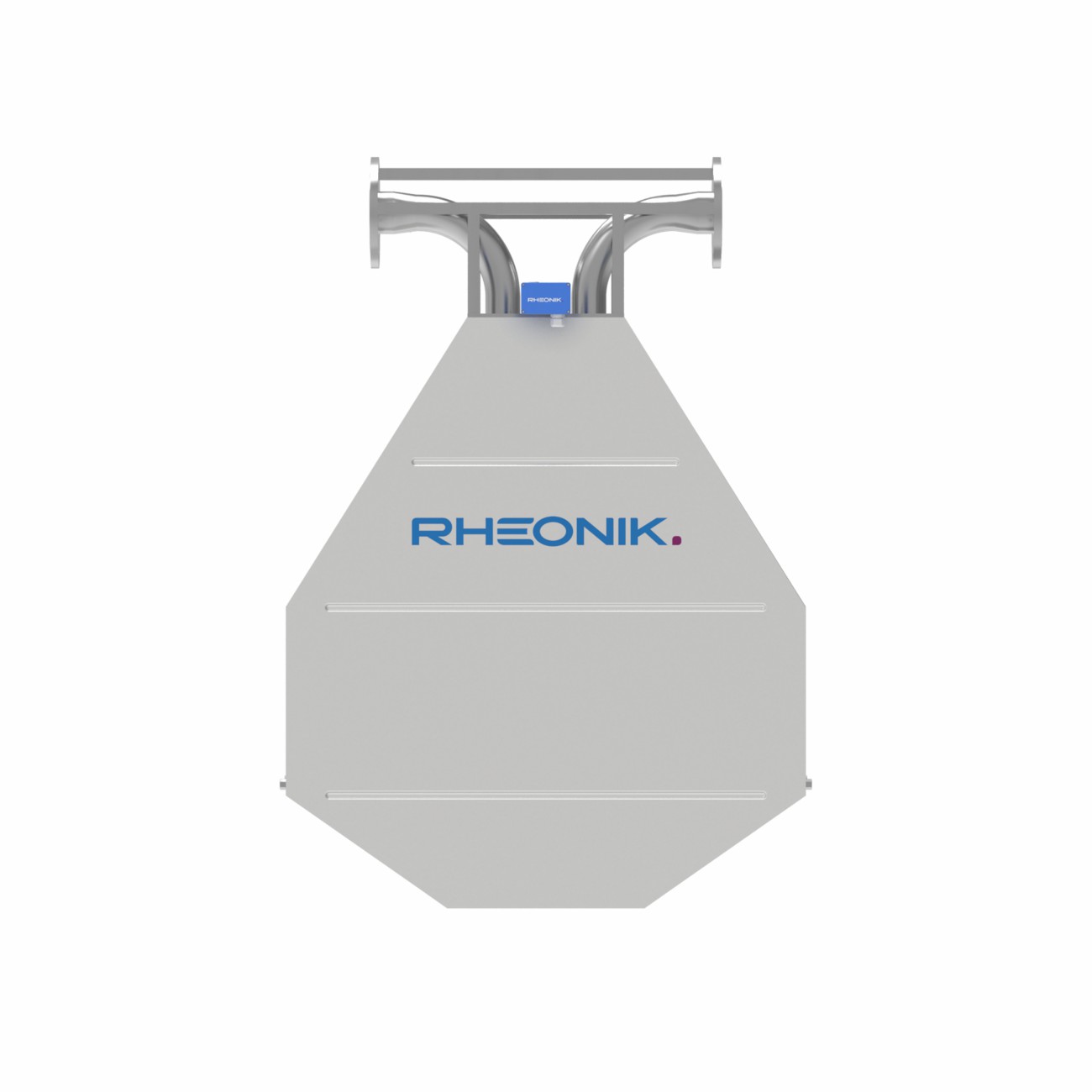

RHM 80 FLOW SENSOR
RHM 80 FLOW SENSOR
• 范围:80千克/分钟至8000千克/分钟
• 压力:高达130 bar (1885 psi)
• 温度:-196°C(-321°F)到+350°C(662°F)
• 准确度:0.1%的比率
• 材料:SS 316L / SS 316Ti，超级双相- 1.4410，合金C22 - 2.4602
• 工艺连接:6"至6"
采购产品大尺寸传感器，加油，油测量
一般规格
标称流量(Qₙₒₘ)* | 5000 千克/分钟（11023 磅/分钟） |
最大流量(Qₘₐₓ)* | 8000 千克/分钟（17637 磅/分钟） |
典型最小流量(Qₘᵢₙ)* | 100 千克/分钟（176 磅/分钟） |
工作温度 | 流体温度范围选项涵盖 -196°C 至 +350°C（-320°F 至 +662°F）的应用。有关一体式变送器版本，请参阅变送器数据表 |
环境温度 | -50°C 至 80°C（-58°F 至 176°F） |
压力额定值 | 最高可达 341 巴 / 4946 磅/平方英寸 - 取决于材料 |
电气连接传感器 | M20 x 1.5 标准电缆引入装置，用于 JM、SM 接线盒型号 可选入口：1/2“ NPT 或 M25 x 1.5（仅适用于 SM）或 3/4” NPT（仅适用于 SM） 到远程 RHE 发射器的最大电缆长度 100 m / 328 ft |
传感器外壳材料 | 304不锈钢(标准)，316不锈钢(可选） 涂层铝制接线盒、SS 316 接线盒（可选） |
外壳类型 | 防护等级 IP66 / NEMA 4X，标准温度范围（选项 N1/NA）;IP65 / NEMA 4 适用于扩展温度范围（选项 E2 / E3 / H4 |
接触液体的材质 | 1.4571 （SS 316Ti）， 1.4410 （超级双相） - 标准 2.4602 （合金 C22） - 咨询工厂 可根据要求提供其他/客户特定材料 |
过程连接 | 几乎任何- Rheonik AnyPipeFit承诺。有关机械结构页面中未列出的类型/尺寸，请咨询工厂 |
压力等级合规性 | 欧洲 – PED：模块 A2、模块 B3.1+C2 加拿大 – CRN：加拿大注册号 |
认证和批准 | 0、1 区的 ATEX / IECEx 认证（详情见第 10 页） 北美认证 Class I， Div. 1， 2， Gr.A，B，C，D，区 0、1、2 MID 贸易交接认证 （OIML R117） 美国船级社 （ABS） 用于船舶的产品型式认证 |
测试和检验 | 所有传感器都经过水压测试、校准，并提供可追溯的校准证书。提供定制的校准和测试服务 |
项目文档和质量保证、服务 | Rheonik 为大型和复杂的工程项目提供全套服务。 提供的典型服务包括但不限于： •原产地证书和合格证书、工厂证书 •数据书包括WPAR，WQS，NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务 |
选项 | 用于高温应用的外壳加热 供氧设备的清洁…… 如需更多，请咨询工厂 更多信息请咨询工厂 |
* 在 Qₙₒₘ 时，H₂0 时，平行管传感器上的压降约为 0.4 bar （6 psi）。传感器可以在高达 Qmₐₓ 的较高流速下运行，但压降会更高。典型最小流量 Qmin 是准确测量的推荐最低流量。传感器测量的流速低于 Qmin，但不确定度将增加到流速的 1% 以上。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
压力下降
* 在 Qnom 下，平行管上的压降传感器约为 1-3 巴 （15-44 psi）对于 H20。传感器可以在更高的流速下运行，但压降会更高。Qmin 为
建议的最低流速。传感器测量的流速低于 Qmin，但不确定度将增加到流速的 0.5% 以上。
上述流量规格涉及标准压力、平行管、歧管传感器版本。额定压力较高的型号壁厚增加，压降也较高。
