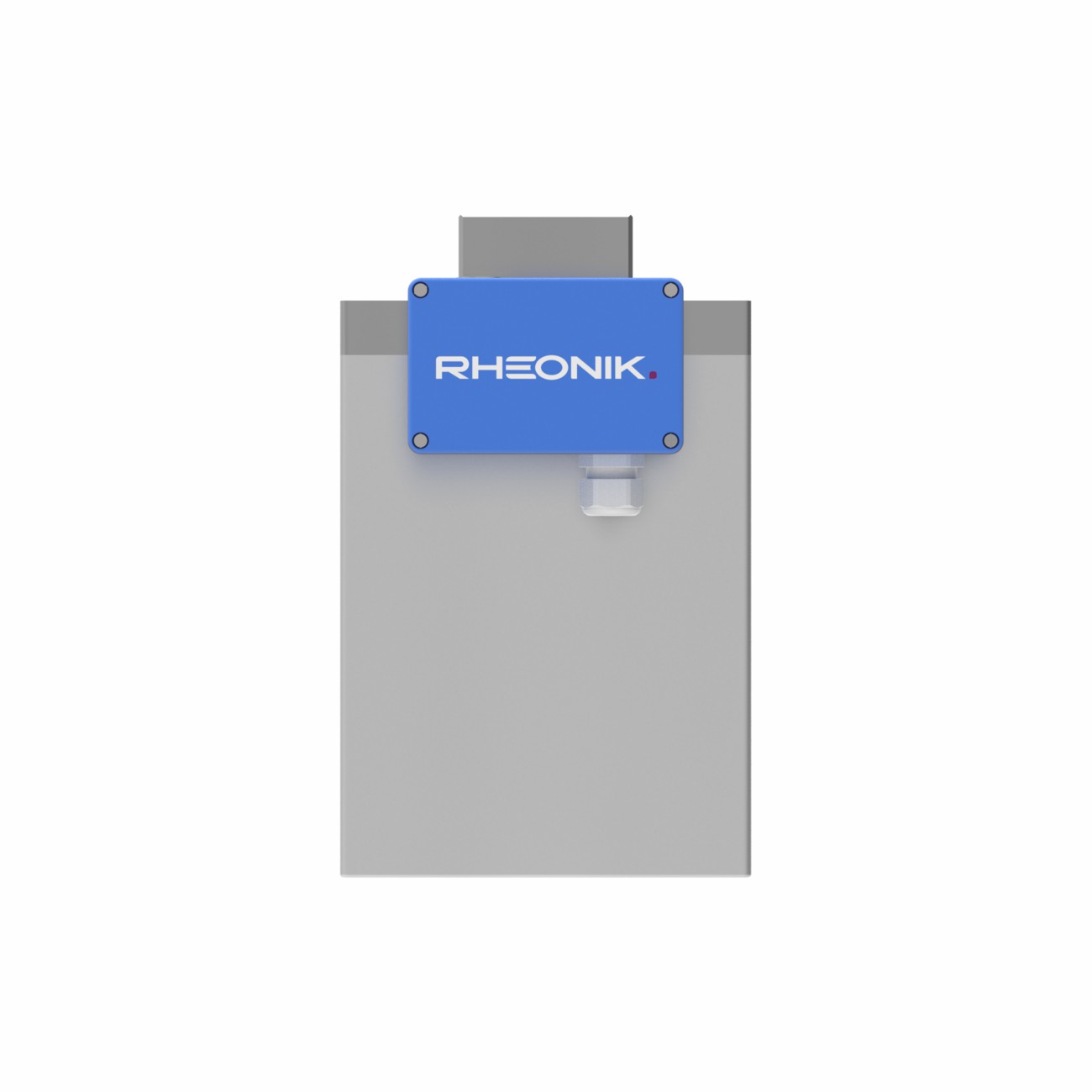

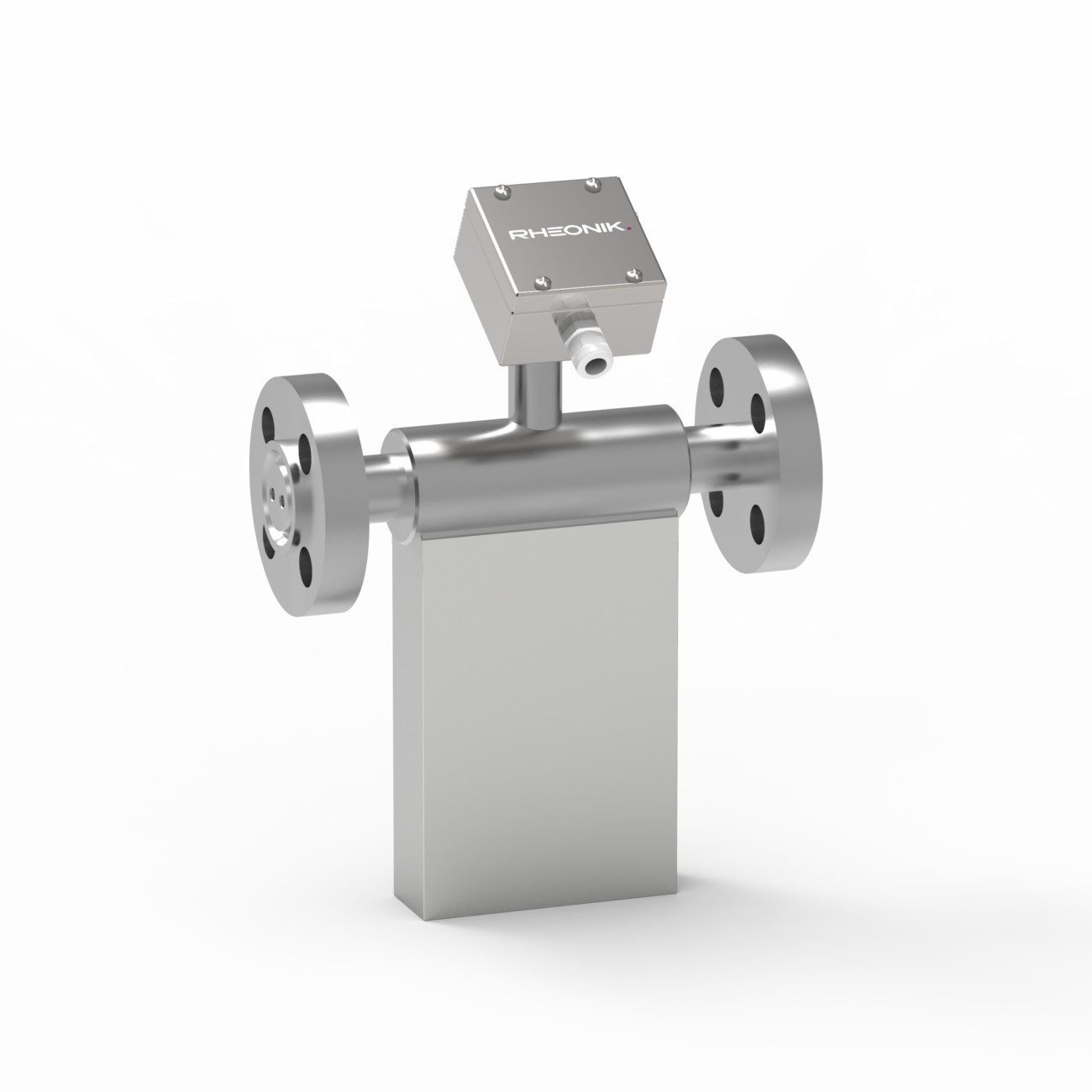

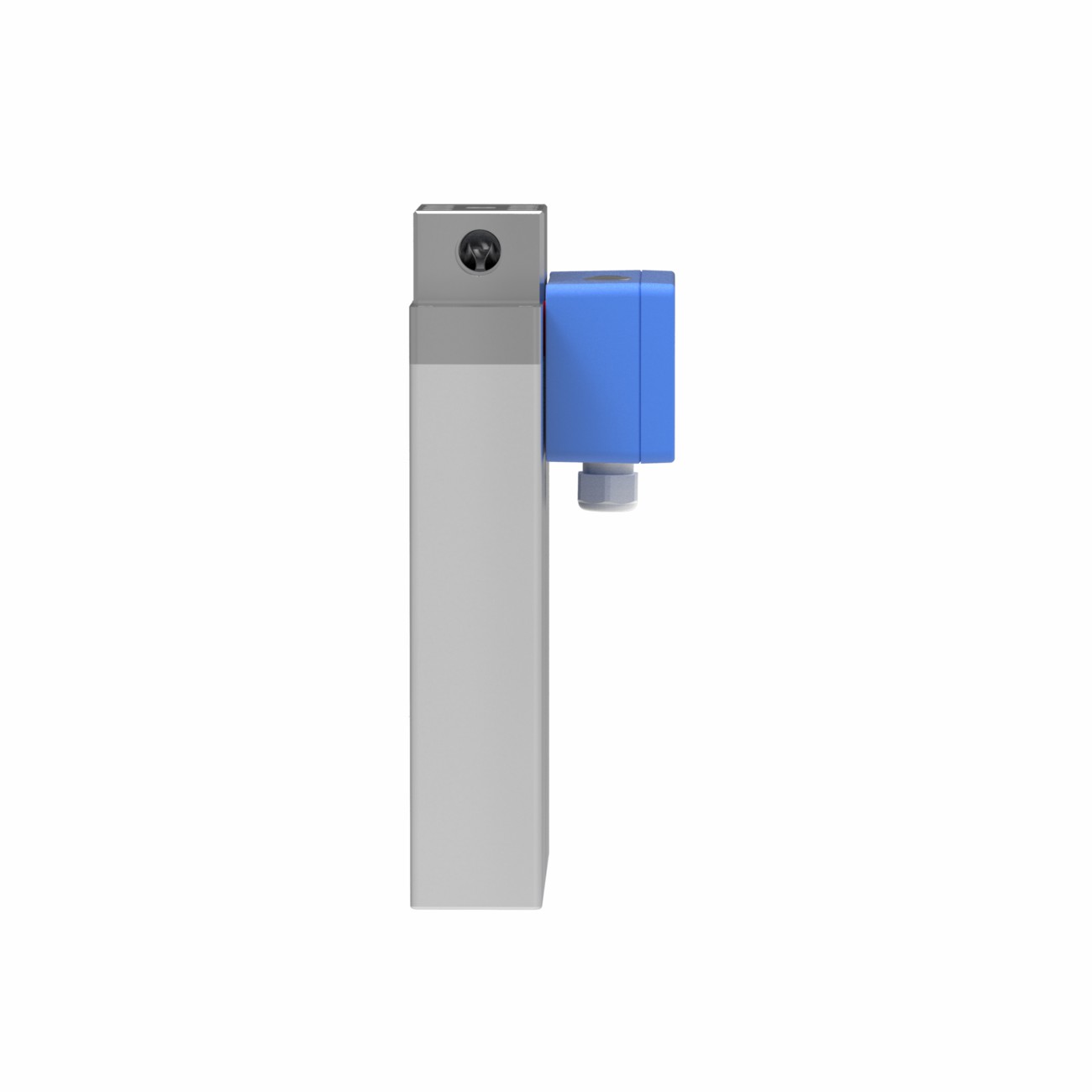

RHM 10 FLOW SENSOR
RHM 10 FLOW SENSOR
范围:0.25公斤/分钟至90公斤/分钟
压力:高达1384 bar (20073 psi)
温度:-196°C(-321°F)到+350°C(662°F)
准确度:0.1%的比率
材料:SS 316L / SS 316Ti, Super Duplex - 1.4410, Sandvik HP160, Alloy C22 - 2.4602
过程连接:1/2"至 11/2 英寸
中型传感器，加氢站，化学注射，燃料消耗，油测量，油漆/涂层线，塑料生产
一般规格
标称流量(Qₙₒₘ)* | 60 千克/分钟（132 磅/分钟） |
最大流量(Qₘₐₓ)* | 90 千克/分钟（198 磅/分钟） |
典型最小流量(Qₘᵢₙ)* | 0.25 千克/分钟（0.55 磅/分钟） |
串行管/单通道 | "串联"传感器的流量 Qmax、Qnom 和 Qmin 将是上面列出的并行/双路径版本的 50%。 |
工作温度 | 流体温度范围选项涵盖 -196 °C 至 +210 °C（-320 °F 至 +410 °F） 有关一体式变送器版本，请参阅变送器数据表 |
环境温度 | -50 °C 至 +80 °C（-60 °F 至 +180 °F）。高温型，适用于烘箱安装，最高 +210 °C （+410 °F） |
压力额定值 | 最高可达 1379 bar / 20000 psi -取决于材料 |
电气连接传感器 | M20 x 1.5 标准电缆引入装置，用于 JM、SM 接线盒型号 可选入口：1/2“ NPT 或 M25 x 1.5（仅适用于 SM）或 3/4” NPT（仅适用于 SM） M16 x 1.5 标准电缆引入装置，用于 PM 接线盒版本 到远程 RHE 发射机的最大电缆长度 100 m/330 ft |
传感器外壳材料 | 不锈钢 304（标准）、SS 316（可选） 涂层铝端子盒，SS 316 端子盒（可选） |
外壳类型 | 防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选） |
接触液体的材质 | 流量管 SS 316L、SuperDuplex 或 Sandvik HP160© 阀组 SS 316L，密封件 FKM、FFKM、FVMQ 标准法兰 SS 316Ti，其他接头 SS 316L 可根据要求提供其他/客户特定材料 |
工艺连接 | 几乎任何 – Rheonik AnyPipeFit 承诺。有关本数据表机械结构页面上未列出的类型/尺寸，请咨询工厂 |
压力等级合规性 | PED 2014/68/EU 第 4 条第 3 节 (SEP) |
认证和批准 | ATEX / IECEx 认证 0、1、2 区（参见第 19 页） 北美认证 Cl. I， Div. 1， 2， Gr.A、B、C、D、区 0、1、2 OIML、MID 贸易交接认证 美国船级社 （ABS） 用于船舶的产品型式认证 |
测试和检验 | 所有传感器均经过水压测试和校准，并附带可追溯的校准证书。可提供定制校准和测试服务 |
项目文档和质量保证、服务 | Rheonik 为大型复杂工程项目提供全套服务。 •原产地证书、合格证书、工厂证书 •数据手册包括 WPAR、WQS、NDT、测试和质量计划、功能测试、校准程序、定制包装、工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务 |
选项 | 机器集成的定制服务。咨询工厂 |
* 在 Qₙₒₘ 时，平行管传感器的压降将约为 2.2 bar (32 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
压力下降
*
在 Qnom 下，平行管传感器的压降对于 H20 来说约为 1-3 bar (15-44 psi)。传感器可以在更高的流速下运行，但压降会更高。Qmin 是建议的最低流速。传感器将测量低于 Qmin 的流速，但不确定度将超过流速的 0.5%以上。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
