RHM 06 FLOW SENSOR

RHM 06是一种低风险、低维护的解决方案，适用于任何地方的关键流量应用。高压和温度选项与选择的湿材料相结合，使RHM 06成为一个真正的适合和忘记的设备。

范围:0.1 kg/min至36 kg/min
压力:高达1722 bar (24975 psi)
温度:-196°C(-321°F)到+350°C(662°F)
准确度:0.1%的比率
材料:SS 316L / SS 316Ti，超级双相- 1.4410，合金C22 - 2.4602
过程连接:½"至1"

小型传感器，氢气加气站，化学注射，燃料消耗，制冷剂填充，油量测量，油漆/涂层线，塑料生产

一般规格

标称流量(Qₙₒₘ)*	25 公斤/分钟 (55.1 磅/分钟)
最大流量(Qₘₐₓ)*	36 公斤/分钟（79.4 磅/分钟）
典型最小流量(Qₘᵢₙ)*	0.1 千克/分钟（0.22 磅/分钟）
串行管/单通道	"串联"传感器的流量 Qmax、Qnom 和 Qmin 将是上面列出的并行/双路径版本的 50%。
工作温度	流体温度范围选项涵盖 -196 °C 至 +210 °C（-320 °F 至 +410 °F）有关一体式变送器版本，请参阅变送器数据表
环境温度	-50 °C 至 +80 °C (-60 °F 至 +180 °F)（标准），可提供安装在真空室（-260 °C / -430 °F）或烤箱（最高 +210 °C / +410 °F）的版本（可选）
压力额定值	最高可达 1379 bar / 20000 psi – 取决于材料
电气连接传感器（不带一体式变送器）	JM、SM 接线盒版本采用 M20 x 1.5 标准电缆入口可选入口：½" NPT 或 M25 x 1.5（仅适用于 SM）或 ¾" NPT（仅适用于 SM） PM 接线盒版本采用 M16 x 1.5 标准电缆入口至远程 RHE 变送器的最大电缆长度为 100 米/330 英尺。
传感器外壳材料	不锈钢 304（标准）、SS 316（可选）涂层铝端子盒，SS 316 端子盒（可选）
外壳类型	防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选）
接触液体的材质	流管 SS 316 L 或 SuperDuplex 歧管 SS 316 L，密封件 FKM、FFKM、FVMQ 标准法兰 SS 316 Ti，其他连接 SS 316 L 可根据要求提供附加/客户特定材料
工艺连接	几乎任何 – Rheonik AnyPipeFit 承诺。有关本数据表机械结构页面上未列出的类型/尺寸，请咨询工厂
压力等级合规性	PED 2014/68/EU 第 4 条第 3 节 (SEP)
认证和批准	ATEX / IECEx 认证 0、1、2 区（参见第 18 页）北美认证 Cl. I，Div. 1, 2，Gr. A,B,C,D，Zone 0, 1, 2（见第 18 页）美国船级社 (ABS) 产品型式认证，适用于船舶
测试和检验	所有传感器均经过水压测试和校准，并附带可追溯的校准证书。可提供定制校准和测试服务
项目文档和质量保证、服务	Rheonik 为大型复杂工程项目提供全套服务。提供的典型服务包括但不限于： •原产地证书、合格证书、工厂证书 •数据手册包括 WPAR、WQS、NDT、测试和质量计划、功能测试、校准程序、定制包装、工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务
选项	机器集成的定制服务。咨询工厂

* 在 Qₙₒₘ 时，平行管传感器的压降将约为 2 bar (29 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。

上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。

压力下降

* 在 Qnom 下，平行管传感器的压降对于 H20 来说约为 1-3 bar (15-44 psi)。传感器可以在更高的流速下运行，但压降会更高。Qmin 是建议的最低流速。传感器将测量低于 Qmin 的流速，但不确定度将超过流速的 0.5%。

上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。

性能数据

流量测量不确定度

选定的传感器低至±0.05 %¹ 流量（金线）

标准传感器低至 ±0.15 %² 流量

环境和工艺条件的不确定性

低至±0.05 %流量

温度测量

优于±1 °C

密度校准（液体）

选定的传感器精度可达±0.0005 千克/升（金线）

标准传感器精度可达±0.001 千克/升

测量管压力额定值

传感器的最大压力 (pₘₐₓ) 由其额定值最低的部件决定。额定值最低的部件可以是测量管（下面指示的 pₘₐₓ）、连接块/歧管（机械结构部分指示的 pₘₐₓ）或工艺连接（有关 pₘₐₓ，请参阅已发布的标准或制造商信息）。

	50 摄氏度 122 华氏度	120 摄氏度 248 华氏度	210 摄氏度 410 华氏度
SS 316L （标准）低压	213 巴 3089 磅/平方英寸	189 巴 2741 磅/平方英寸	160 巴 2321 磅/平方英寸
SS 316L （标准）中压	580 巴 8412 磅/平方英寸	516 巴 7484 磅/平方英寸	435 巴 6309 磅/平方英寸
超级双工低压 ³	580 巴 8412 磅/平方英寸	516 巴 7484 磅/平方英寸	435 巴 6309 磅/平方英寸
超级双相中压 ³	910 巴 bar 13198 磅/平方英寸	847 巴 12285 磅/平方英寸	760 巴 11023 磅/平方英寸
超级双相高压 ³	1234 巴 17898 磅/平方英寸	1149 巴 16665 磅/平方英寸	1030 巴 14939 磅/平方英寸
超级双相超高压 ³	1722 巴 24975 磅/平方英寸	1603 巴 23249 磅/平方英寸	1438 巴 20856 磅/平方英寸

不确定性和流量测量调节

所有不确定度陈述均指参考条件 - 水的质量流量，18 – 24 °C，1 – 3 bar，采用标准温度、压力和材料配置传感器。该传感器可用于测量气体 - 气体的不确定度值等于液体值加上 0.3%。气体的参考条件是天然气的质量流量，18 – 24 °C，35 至 100 bar，采用标准温度、压力和材料配置传感器。

流量传感器的 Qnom 调节能力主要由其零点稳定性决定。在测量范围的最低端，不确定度 (u) 由零点稳定性决定。标准传感器的零点稳定性为：0.000036 千克/分钟 (0.000079 磅/分钟)。Gold Line 传感器的零点稳定性为 0.000019 千克/分钟 (0.000042 磅/分钟)。

对于流量 Q ≥ ZP 稳定性 / (基本校准不确定度/100) → u = 校准不确定度

对于流量 Q < ZP 稳定性 / (基本校准不确定度/100) → u = (零点稳定性/Q) * 100

环境和工艺条件的不确定性

如果传感器在工作条件下未归零，则温度和压力升高可能会产生较小的额外不确定性：每摄氏度最大流量的 ±0.00308% 和每bar最大流量的 ±0.0208%。
工艺温度对密度的影响：使用标准密度校准时，与校准温度每相差 1°C，额外不确定度为 ±0.000641 g/cm³；使用增强密度校准时，与校准温度每相差 1°C，额外不确定度为 ±0.000073 g/cm³。在操作条件下，可通过简单的现场密度调整来减轻这种影响。
过程压力对质量流量的影响：压力对流量测量的影响为每bar 0.001%。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。
过程压力对密度的影响：压力对密度测量的影响为每bar 0.00012 g/cm³。可以通过压力传感器输入（模拟输入或数字写入）或手动将值输入变送器进行补偿。

Premium Plus、Ultimate、低流量和增强密度校准配备 Gold Line 传感器，并不适用于所有材料、压力和温度范围。

参考条件：18-24°C 水@1-3 bar；气体（天然气）35-100 bar。

（1）需要 40 系列或更高型号的变送器

（2）需要 RHE16 或更高型号的变送器

（3）注意：SuperDuplex 不锈钢的最低工作温度为 -40°C

尺寸

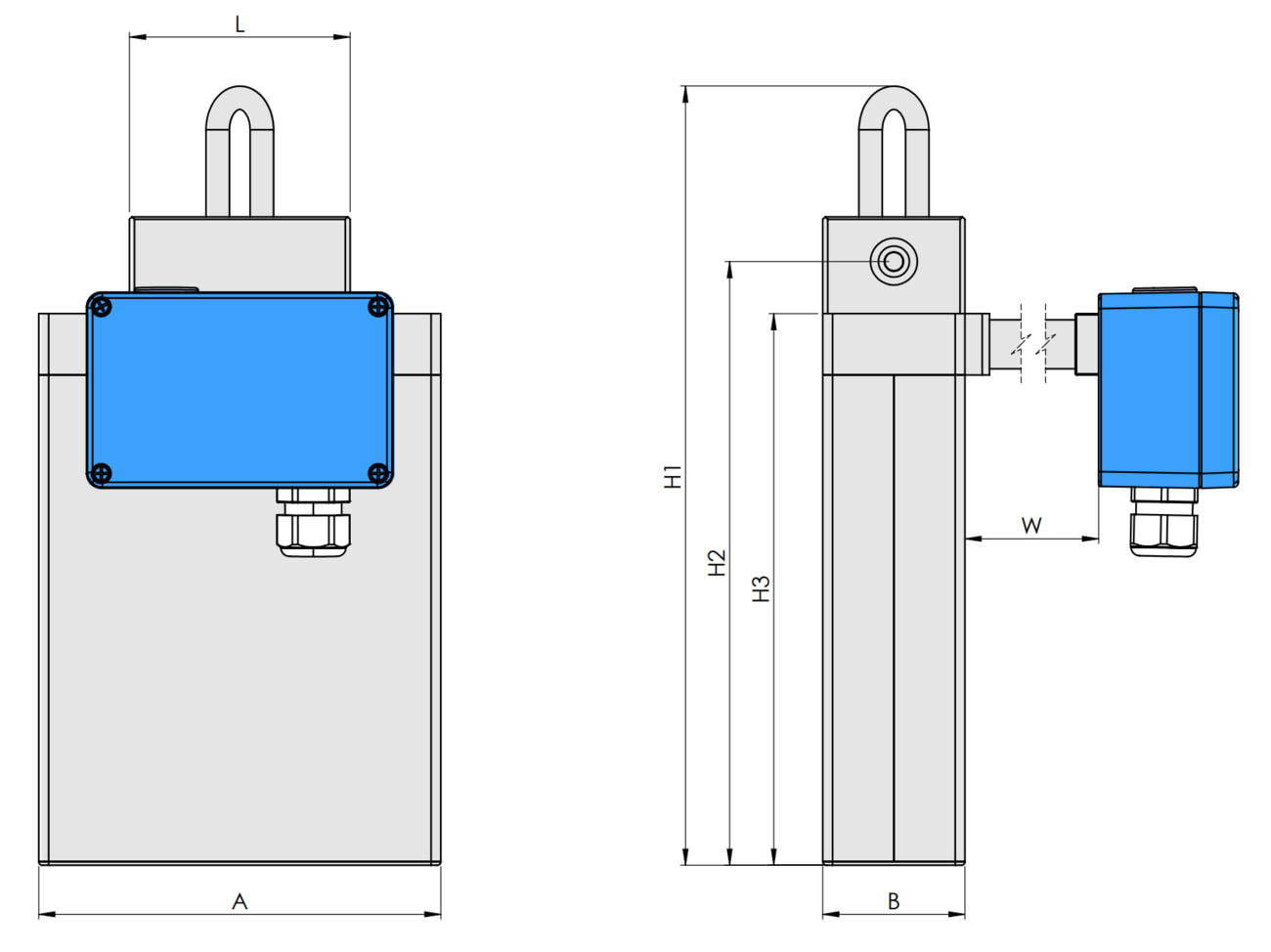

采用螺纹连接的歧管设计

平行管/双通道

过程连接	数据值(L)
Female Thread G ½"- PM0	80 mm / 3.15 in
Female Thread ½" NPT- PM0	80 mm / 3.15 in
Autoclave 9/16" MP - 13/16" - 16 UN Female Thread	90 mm / 3.54 in
Autoclave 3/4'' MP - 3/4"- 14 NPSM	90 mm / 3.54 in

方差	变化 / 单位
A	164 mm / 6.46 in
B	58 mm / 2.28 in
H1	265 mm / 10.43 in
H2	246 mm / 9.69 in
H3	225 mm / 8.86 in
W	见数据表

采用螺纹连接的歧管设计

串行管/单通道

过程连接	数据值(L)
Female Thread G ½"- SM0	90 mm / 3.54 in
Female Thread ½" NPT- SM0	90 mm / 3.54 in
Autoclave 9/16" MP - 13/16" - 16 UN Female Thread	90 mm / 3.54 in
Autoclave 3/4'' MP - 3/4"- 14 NPSM - only SH0	90 mm / 3.54 in

方差	变化 / 单位
A	164 mm / 6.46 in
B	58 mm / 2.28 in
H1	318 mm / 12.52 in
H2	246 mm / 9.69 in
H3	225 mm / 8.86 in
W	见数据表

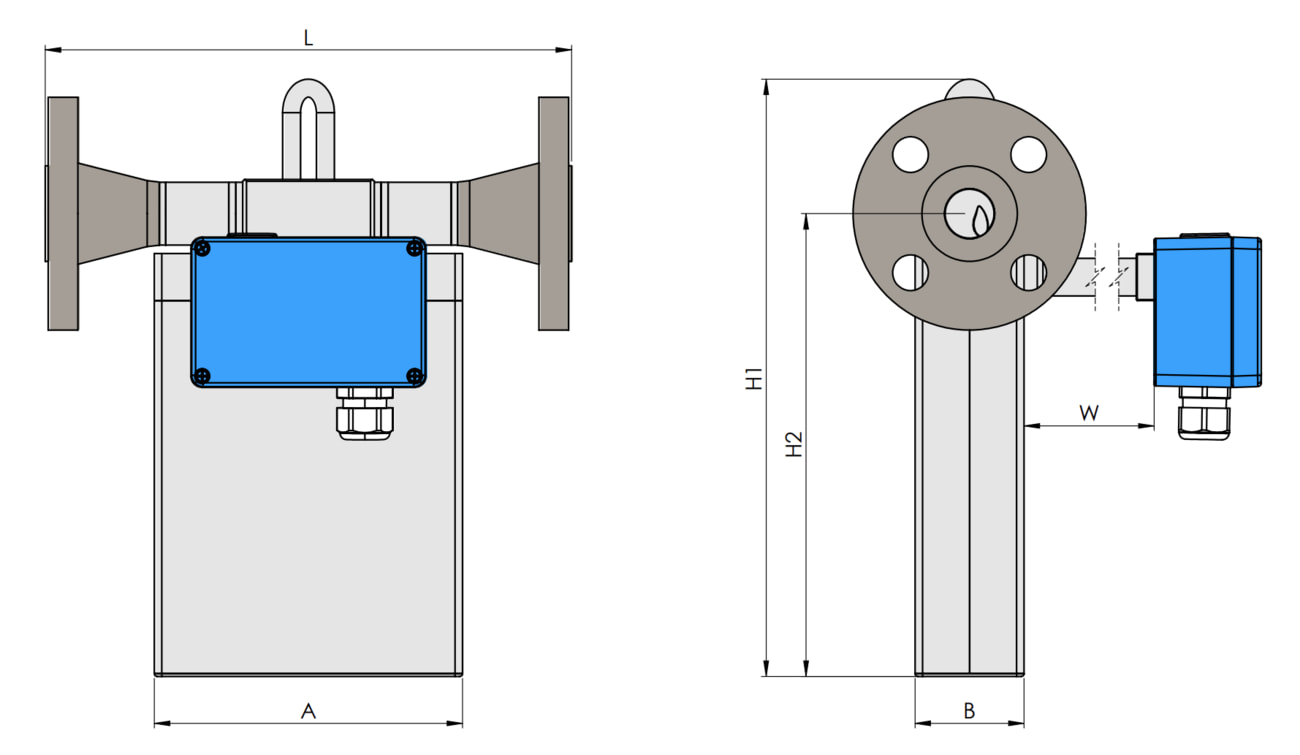

采用法兰连接的歧管设计

平行管/双通道

过程连接	数据值(L)
Flange ANSI 1" 150#RF/SF	280 mm / 11.02 in
Flange ANSI 1" 300#RF/SF	280 mm / 11.02 in
Flange ANSI 1" 600#RF/SF	300 mm / 11.81 in
Flange ANSI 1" 1500#RF/SF	340 mm / 13.39 in
Flange ANSI 1" 1500# RTJ	340 mm / 13.39 in
Flange DIN DN25/PN40 Form B1	280 mm / 11.02 in
Flange DIN DN25/PN100 Form B2	300 mm / 11.81 in
Flange JIS B 2220 RF 10k 25A (1")	280 mm / 11.02 in
Flange JIS B 2220 RF 20k 25A (1")	280 mm / 11.02 in
Flange ANSI ½" 150#RF	260 mm / 10.24 in
Flange ANSI ½" 300#RF	260 mm / 10.24 in
Flange ANSI ½" 1500#RTJ	320 mm/ 12.60 in
Flange DIN DN15/PN40 Form B1	280 mm / 11.02 in
Flange DIN DN15/PN100 Form B2	280 mm / 11.02 in
Flange JIS B 2220 RF 10k 15A (1/2")	260 mm / 10.24 in
Flange JIS B 2220 RF 20k 15A (1/2")	260 mm / 10.24 in

方差	变化 / 单位
A	164 mm / 6.46 in
B	58 mm / 2.28 in
H1	318 mm / 12.52 in
H2	246 mm / 9.69 in
W	见数据表

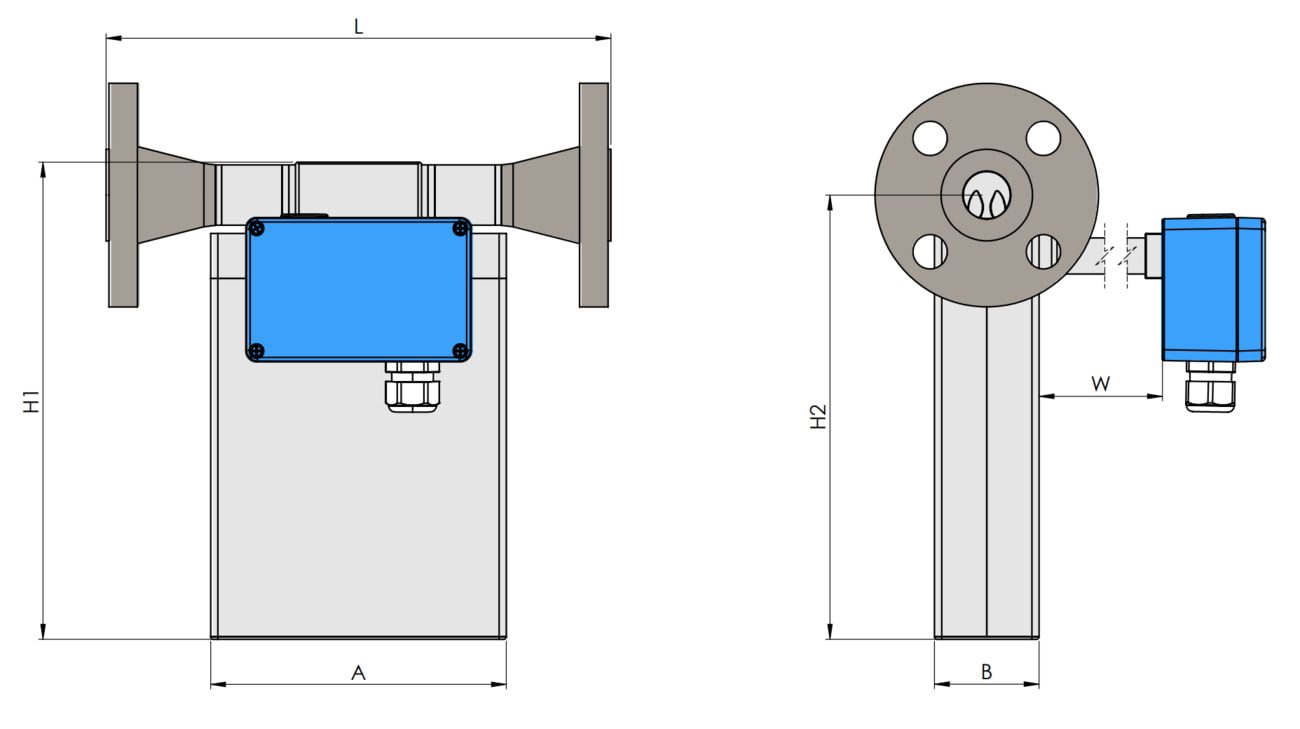

采用法兰连接的歧管设计

串行管/单通道

过程连接	数据值(L)
Flange ANSI 1" 150#RF/SF	280 mm / 11.02 in
Flange ANSI 1" 300#RF/SF	280 mm / 11.02 in
Flange ANSI 1" 600#RF/SF	300 mm / 11.81 in
Flange ANSI 1" 1500#RF/SF	340 mm / 13.39 in
Flange ANSI 1" 1500# RTJ	340 mm / 13.39 in
Flange DIN DN25/PN40 Form B1	280 mm / 11.02 in
Flange DIN DN25/PN100 Form B2	300 mm / 11.81 in
Flange JIS B 2220 RF 10k 25A (1")	280 mm / 11.02 in
Flange JIS B 2220 RF 20k 25A (1")	280 mm / 11.02 in
Flange ANSI ½" 150#RF	260 mm / 10.24 in
Flange ANSI ½" 300#RF	260 mm / 10.24 in
Flange ANSI ½" 1500#RTJ	320 mm/ 12.60 in
Flange DIN DN15/PN40 Form B1	280 mm / 11.02 in
Flange DIN DN15/PN100 Form B2	280 mm / 11.02 in
Flange JIS B 2220 RF 10k 15A (1/2")	260 mm / 10.24 in
Flange JIS B 2220 RF 20k 15A (1/2")	260 mm / 10.24 in

方差	变化 / 单位
A	164 mm / 6.46 in
B	58 mm / 2.28 in
H1	318 mm / 12.52 in
H2	246 mm / 9.69 in
W	见数据表

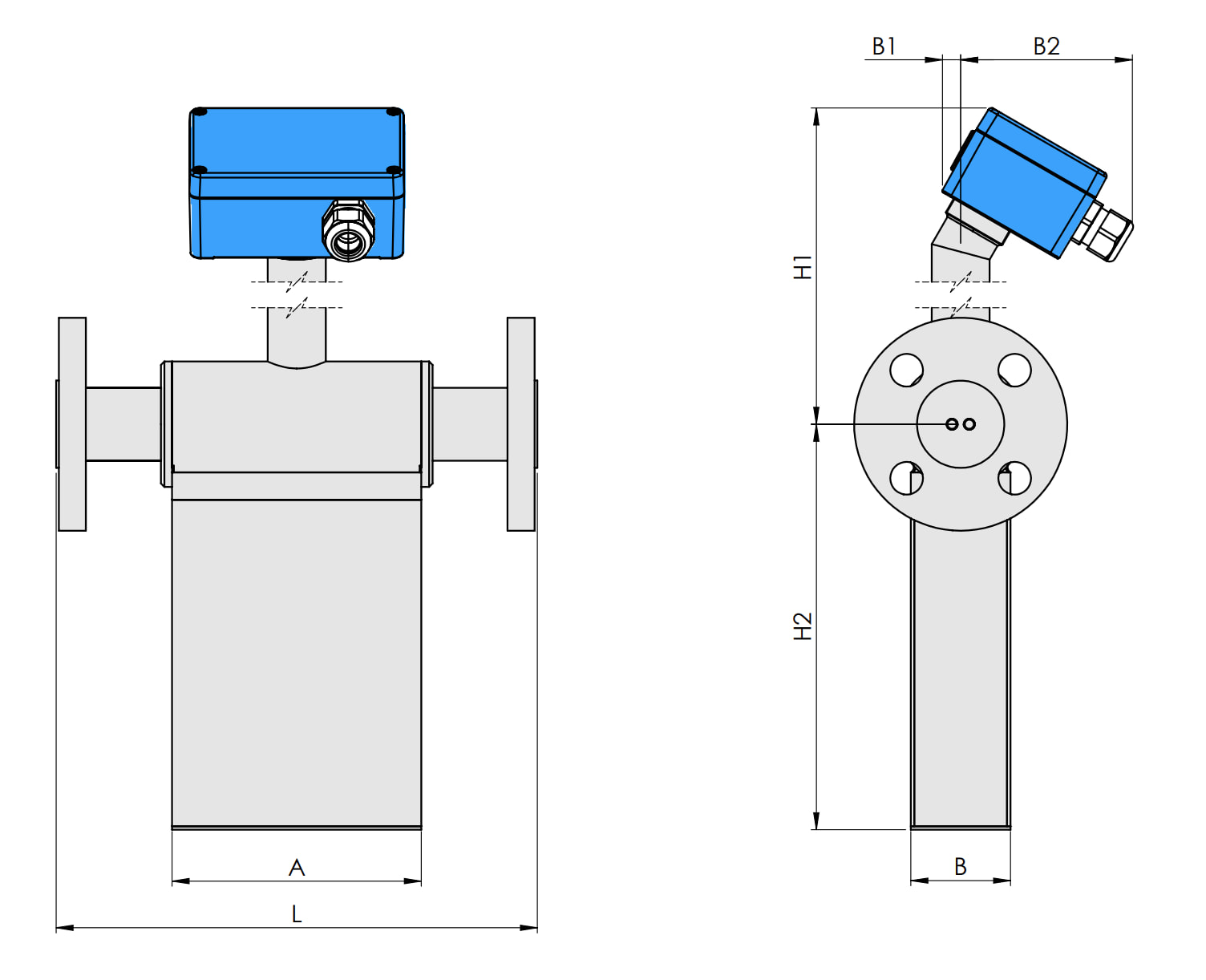

采用法兰/轮毂连接的无密封设计

并行/双路径

过程连接	数据值(L)
Flange ANSI 1" 150#RF/SF	280 mm / 11.02 in
Flange ANSI 1" 300# RF/SF	280 mm / 11.02 in
Flange ANSI 1" 600# RF/SF	280 mm / 11.02 in
Flange ANSI 1" 1500# RF/SF	320 mm / 12.60 in
Flange ANSI 1" 1500# RTJ	320 mm / 12.60 in
Flange ANSI 1" 2500# RTJ	320 mm / 12.60 in
Flange DIN DN25/PN40 Form B1	280 mm / 11.02 in
Flange DIN DN25/PN100 Form B2	300 mm / 11.81 in
Flange JIS B 2220 RF 10k 25A (1")	280 mm / 11.02 in
Flange JIS B 2220 RF 20k 25A (1")	280 mm / 11.02 in
Grayloc® Hub 1" GR5 - only Type _F0	300 mm / 11.81 in

方差	变化 / 单位
A	145 mm / 5.71 in
B	58 mm / 2.28 in
H1	197 mm / 7.76 in
H2	236 mm / 9.29 in
B1	11 mm / 0.43 in
B2	100 mm / 3.94 in
Other Types	见数据表

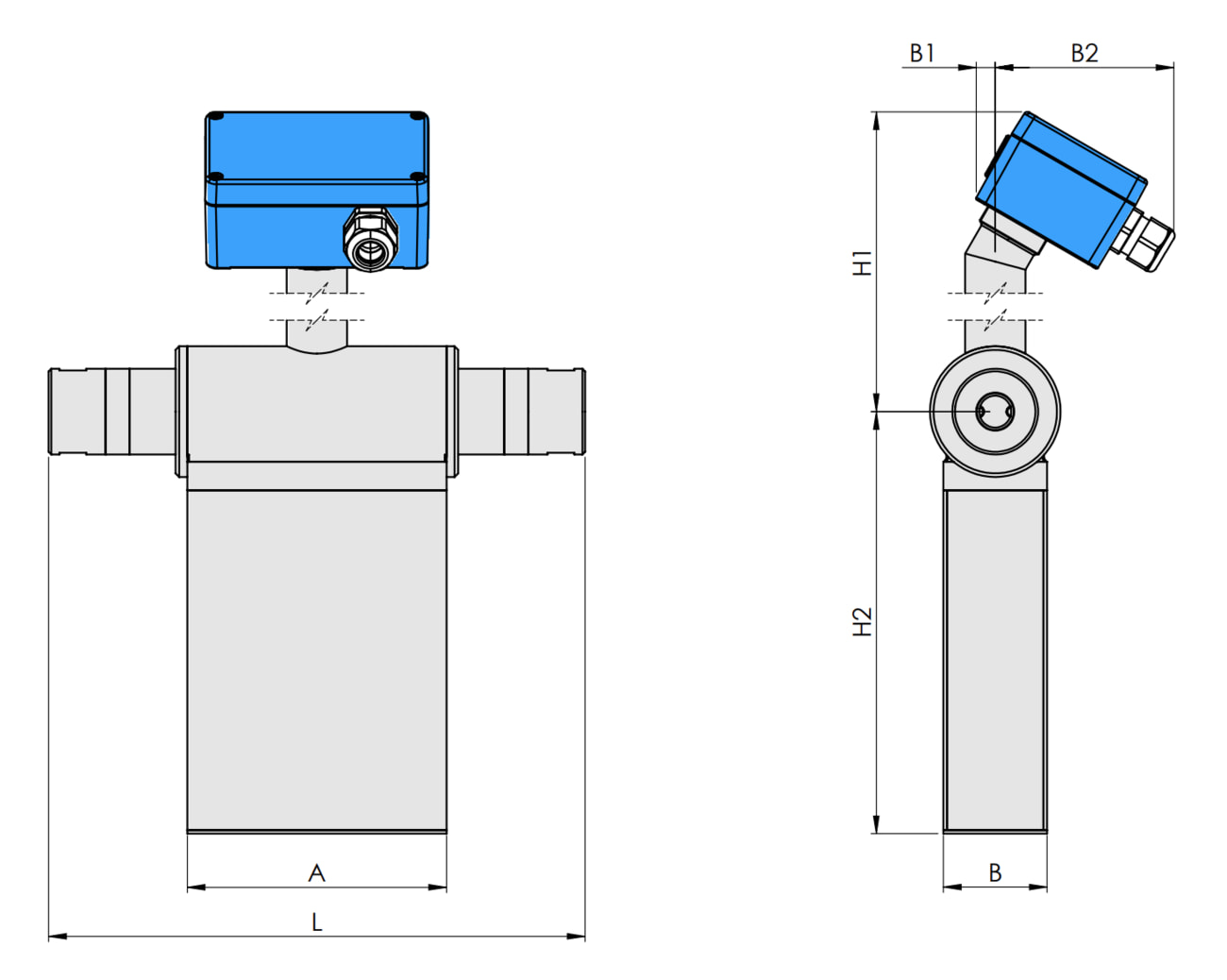

采用螺纹连接的无密封设计

并行/双路径

过程连接	数据值(L)
Female Thread G 1/2”	300 mm / 11.81 in
Female Thread 1/2” NPT	300 mm / 11.81 in
Autoclave 9/16" MP - 13/16" - 16 UN Female Thread	300 mm / 11.81 in
Autoclave 3/4'' MP - 3/4"- 14 NPSM	300 mm / 11.81 in
Swagelok® ½" Tube Inlet male (SS-810-1-12W)	305 mm / 12.01 in
Swagelok® ½" O-Ring Connection male (SS-8-VCO-1)	咨询工厂
Swagelok® ½" O-Ring Connection female (SS-8-VCO-3 and -4)	咨询工厂
Swagelok® ½" with Metal Gasket female (SS-8-VCR-1 and -3)	咨询工厂

方差	变化 / 单位
A	145 mm / 5.71 in
B	58 mm / 2.28 in
H1	197 mm / 7.76 in
H2	236 mm / 9.29 in
B1	11 mm / 0.43 in
B2	100 mm / 3.94 in
W	见数据表

所有建筑类型的通用尺寸

标准蓝色铝制接线盒，尺寸 = 125 x 80 x 57 毫米（4.92 x 3.15 x 2.24 英寸）
接线盒配有 M20 x 1.5 电缆入口和聚酰胺压缩电缆密封接头（适用于 7 - 14 毫米 / 0.28 - 0.56 英寸的电缆直径）。M25 x 1.5、1⁄2” NPT、3⁄4” NPT 电缆入口（无密封接头）为选配，必须单独订购
可选：SS 316 盒，尺寸 = 100 x 100 x 61 毫米（3.94 x 3.94 x 2.40 英寸）– 仅适用于远程发射器
