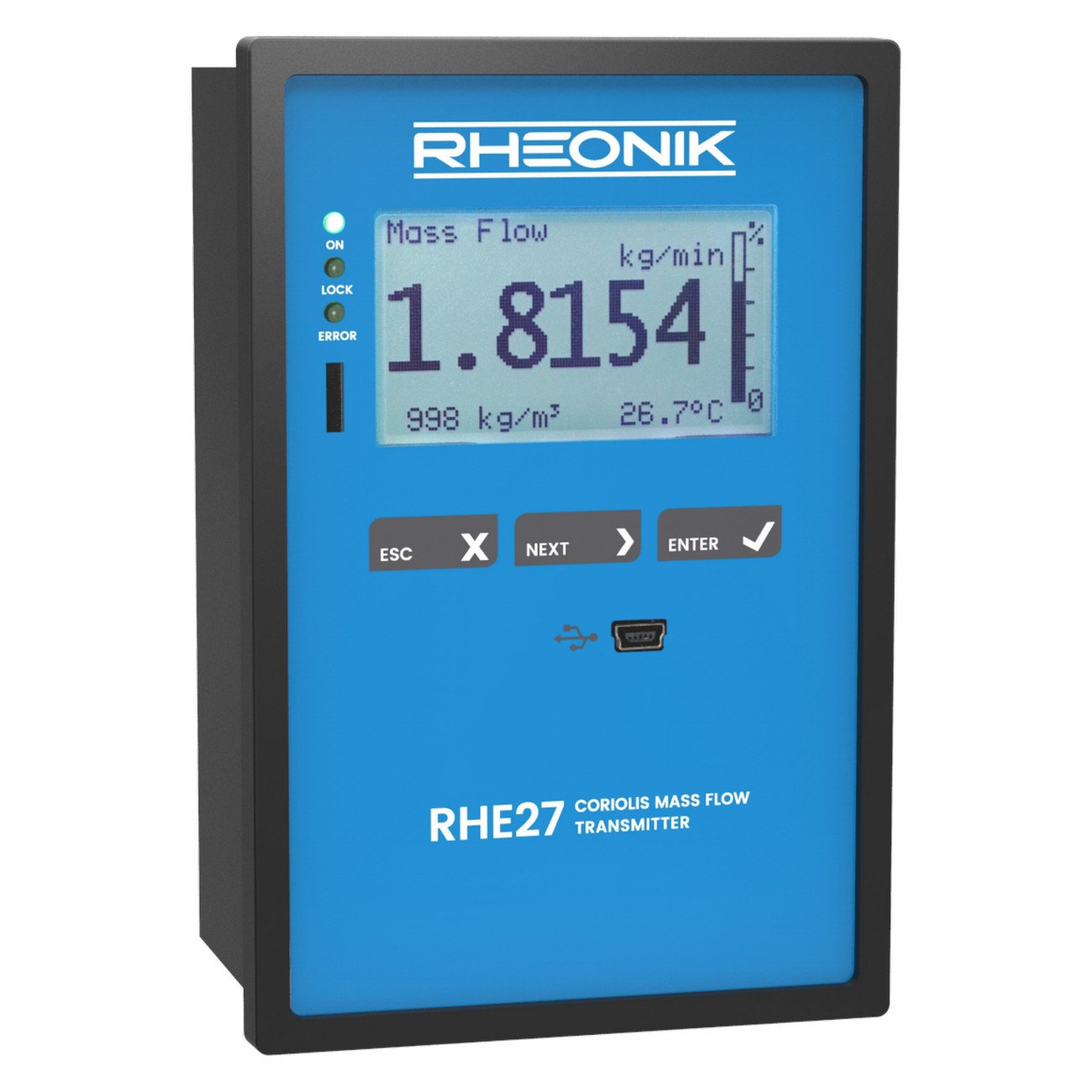

RHE 27 - Panel Mount

RHE27是一款先进的功能变送器，专为在室内环境中安装机架或面板而设计。功能，如API标准体积校正和净油计算可用。

• 测量质量流量，体积流量，密度和温度
• 输出2 x模拟，2 x频率/脉冲，2 x数字状态，'
• 输入2 x数字，1 x模拟
• PC USB用于RHECom, rs485用于Modbus RTU, HART over Analog
• 可选背光彩色LCD
• ATEX/IEC Ex, CSA认证
• Rheonik保证系数®

一般规格

住房	IEC 61554面板安装外壳可选的可锁定前盖
外壳评级	IP20(前面)，IP54与可锁定的前盖
环境温度	-20°C至60°C(-4°F至140°F)

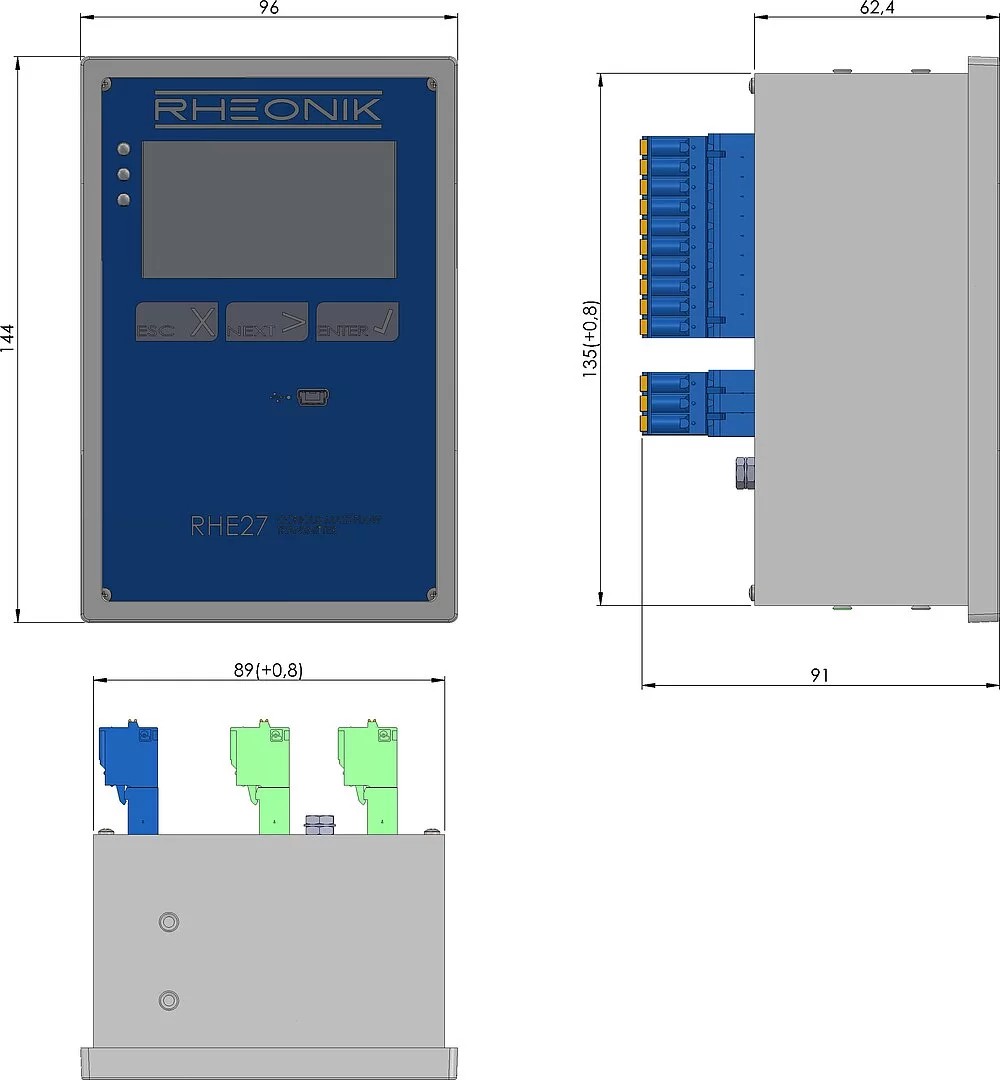

维度	96 x 144 x 61/75毫米(3.78 x 5.67 x 2.4/2.95英寸)
显示	背光彩色LCD。屏幕改变颜色以指示警告或错误
重量	0.55公斤(1.2磅)
操作	3个前面板操作按钮用于所有菜单导航和设置
传感器连接	可插拔端子带。电缆长度可达100米，用于连接到遥感器
模拟输出	多达2 x 4-20mA输出，有源/无源，完整。到那慕尔NE-43 模拟输出不确定度/- 0.1%读数，/- 10µA
数字输出	最多2个可配置状态输出(IEC60946)
脉冲/频率输出	高达2倍的可配置脉冲/频率。输出(IEC60946)，最大10khz
数字输入	多达2个可配置的控制输入(IEC60946)
模拟输入(可选)	1 x 4 - 20 mA模拟输入(有源)用于双线外部传感器
电源	100-240 VAC(48至62 Hz)， 5W或12-24 VDC /- 10%， 4W
数字数据通信:	Modbus RTU (RS485) 使用Rheonik RHECom软件连接PC (USB) HART模拟输出(可选)
危险区域批准	ATEX / IECEx, cCSAus用于普通区域的RHE27，所有区域的RHM -请参阅零件编号代码页。其他可根据要求提供

标准编程包

标准编程包提供以下测量和功能特性：

直接质量流量测量

使用科里奥利原理计算质量流量，以提供流经 Omega 管科里奥利传感器的流体或气体的高精度质量流量测量。

测温

每个 Omega 管感器都提供科里奥利传来自内置传感器的温度测量。

固定密度和计算密度函数

固定密度功能允许输入固定密度值进行体积流量计算。

Calculated Density 功能允许根据过程温度生成密度。为被测流体输入已知温度下的碱/参考密度，

以及描述每个温度单位密度变化的系数。变送器中的固件根据此信息计算流量密度，以用于体积流量计算。

计算液体和气体的实际体积测量

体积测量的计算方法是将直接质量流量测量除以固定密度

气体的标准化/标准化体积测量

此功能计算在标准条件下通过仪表的气体量。将标准条件下的气体密度输入变送器，并使用它与流动质量一起计算体积。

密码保护

测量仪内的所有设置和校准参数都使用密码保护，以防止安装后意外或未经授权的更改。

批处理控制器

该变送器配备了一个板载批处理控制器，与外部泵和/或阀门配合使用，可根据需要精确输送预设质量或体积的工艺流体。控制器从仪表前面板操作，通过操作开关或通过连接的监控系统的数字通信进行远程操作，控制器配置为使用单级或两级输送策略，以确保通过流量计分批适量的流体。电子元件可以自我学习，随着越来越多的批次交付而调整关闭时间，以进一步优化交付量，从而节省材料成本并提高质量。

Assurance View® 诊断

内置自我监控功能可用于始终确定流量计读数的可靠性。

通过专用菜单显示、RHECom 软件和 MODBUS 界面可快速访问诊断。

标密度运算包

密度操作包包括标准操作包的所有功能以及以下测量和功能：

直接密度和体积测量

Omega 管科里奥利传感器中流体的流动密度由测量的传感器谐振频率确定，并用于计算瞬时体积流量。

白利糖度/波美度单位

该装置可配置为以 °Brix 或 Baume 为单位读出。 °Brix 或 Baume 广泛用于糖和饮料行业。

‍‍‍‍‍‍‍‍‍部分填充的管道管理 – Lite 版本

‍‍‍‍‍

通常被称为多相流，部分填充管道中的流态会导致较大的测量误差，甚至在科里奥利流量计中造成测量故障。当 PFPM 激活时，密度测量会持续与预设限值进行比较，以确定传感器是否看到液体/气体混合物流过它。当检测到多相流时，可以发出信号，以提醒用户并允许采取措施以最大限度地减少错误。完整版 PFPM 随 Assurance Diagnostics Package 一起提供。

Assurance Factor 套餐

带 Assurance Diagnostics Suite 的多功能软件包包括多功能软件包中的所有内容以及以下高级诊断功能：

Assurance Factor （保证因子）®

保证因子®是由内部算法生成的数值，用于指示流量计和测量值的整体健康状况。

Assurance Factor （保证因子）®当可选显示器安装到 RHE 时（白色 - 琥珀色 - 蓝色 - 红色），该值可用于触发屏幕颜色的变化，提供高度可见的广域条件指示。

零点设置历史/统计

AF 高级诊断包会记录最后 10 个零点，以便进行检查和故障排除。零点设置在很大程度上取决于安装条件，因此特定于现场的每个传感器。比较零点历史记录有助于识别可能影响流量计精度和性能的安装和操作问题。

部分填充管道管理 – 完整版（PFPM）

在这个完整版本的 PFPM 功能中，使用两种不同的监测方法，单独或相互结合使用，以检测混相流体何时流过科里奥利流量传感器。当 PFPM 功能运行时，会密切监测密度测量和/或传感器吸合电压水平，以确定传感器是否看到液体/气体混合物流过。检测到后，可以采取措施最大限度地减少测量不准确和过程中断。该程序功能还允许将中断的测量（例如重气泡）与最后的有效测量值“桥接”长达 60 秒。

PID 控制器

变送器中实现了 PID 控制器，通过 4-20mA 输出直接控制阀门或泵，以实现流量控制。PID 控制器功能具有完全可调的质量或体积流量 PID 参数。设定点可以通过前键盘/显示器建立，也可以通过数字通信远程建立。

数据记录

流体输送套件包含功能齐全的机载数据记录，能够记录超过 500,000 条带时间戳的记录。记录包括所有测量变量和累加器以及诊断数据。录制间隔可设置为 1 至 600 秒，并通过显示用户菜单或 Modbus 开始和停止录制。数据通过 Modbus 根据请求下载。RHECom 软件包提供了一个简单的界面来配置数据记录仪和下载记录的数据

石油和天然气功能包

石油和天然气功能包包括 Assurance Factor Package 的所有功能以及以下高级测量应用程序：

API 标准密度/体积

当针对此应用进行配置时，变送器将根据 API MPMS 第 11 章计算标准条件下的密度。所有三个产品组 - 原油、精炼产品和润滑油都可以使用这个内置应用程序进行计量。精确计算需要温度和压力输入。这两个输入都可以通过手动用户菜单输入或通过 Modbus 更新变送器或传感器的内管温度来提供。标准条件下的体积流量和累加是使用计算的标准密度值生成的。

净油计算

原油通常是油和水的混合物，最好知道实际的含油量。使用此功能，可以使用实时密度测量来计算流动流中的净油量。必须提供原油和水/溪流其他部分的标准密度（在标准温度和压力下）作为计算的输入。这些可以通过变送器的用户菜单手动输入，也可以通过 Modbus 以数字方式输入。

百分比浓度计算

可以使用百分比浓度函数确定两种流体混合物（即酒精中的酒精）或液体中固体的流体百分比浓度。

使用此函数时，必须将流中两个分量的密度作为计算的输入。这些值通过变送器的用户菜单手动输入或通过 Modbus 以数字方式输入，

并且应随着温度条件的变化而更新，以获得最佳性能。

贸易交接包

贸易交接包包括石油和天然气功能包中的所有内容以及以下功能：

精密流量分析（PFA）

对于持续时间低至 0.5 s 的快速填充应用，变送器更新时间可增加到 4 ms。这允许 250 Hz 累加器更新速率（50 Hz 为标准）保持对实际体积/质量的非常快速跟踪，例如，通过内部批处理控制功能，一旦达到批处理设定点，导致向连接的控制阀发出的最大信号延迟为 10-20 毫秒。根据填充阀的操作速度，对于持续时间为 500 ms 或更短的填充操作，可以实现更好的 1% 的可重复精度。
