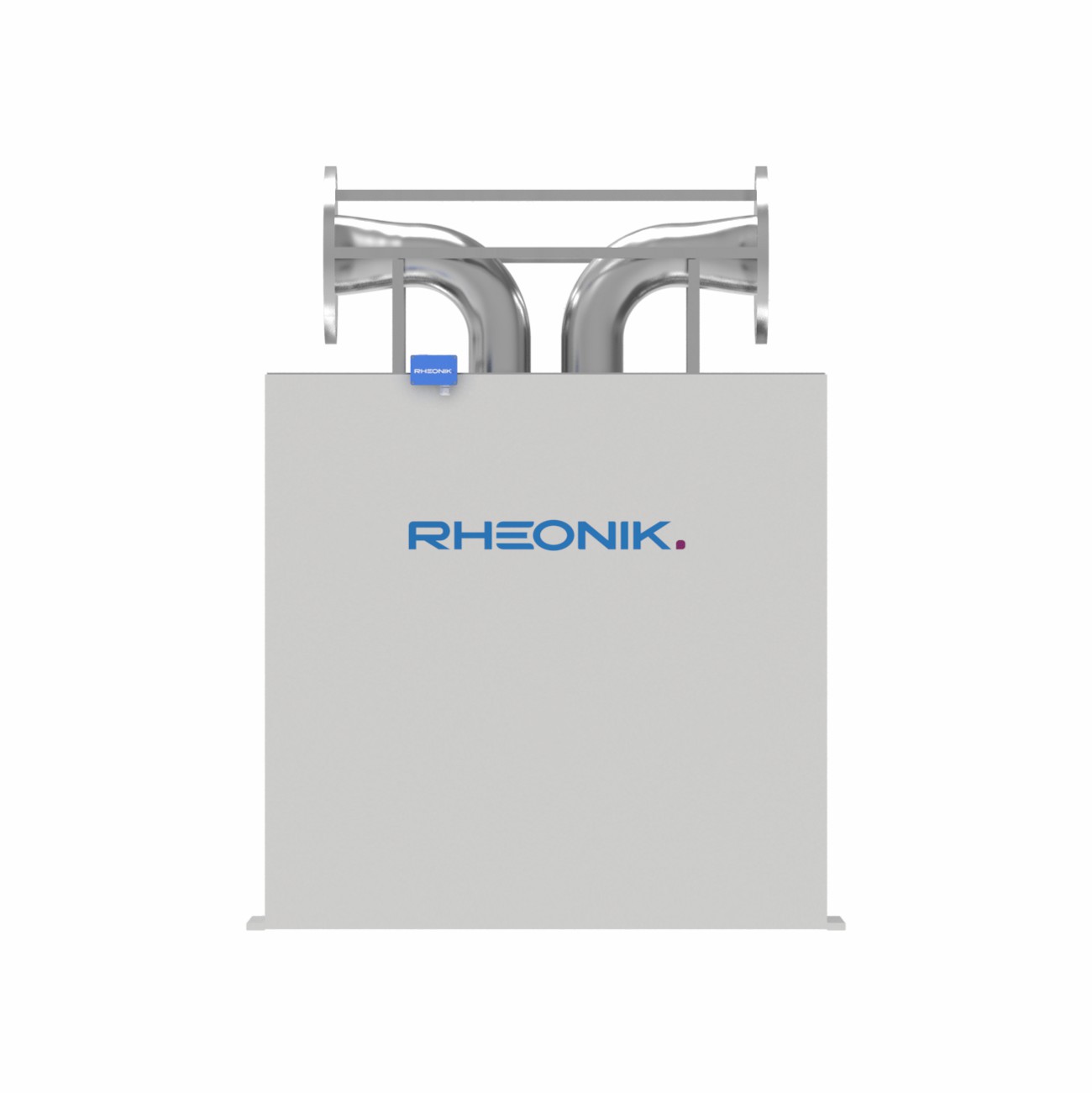

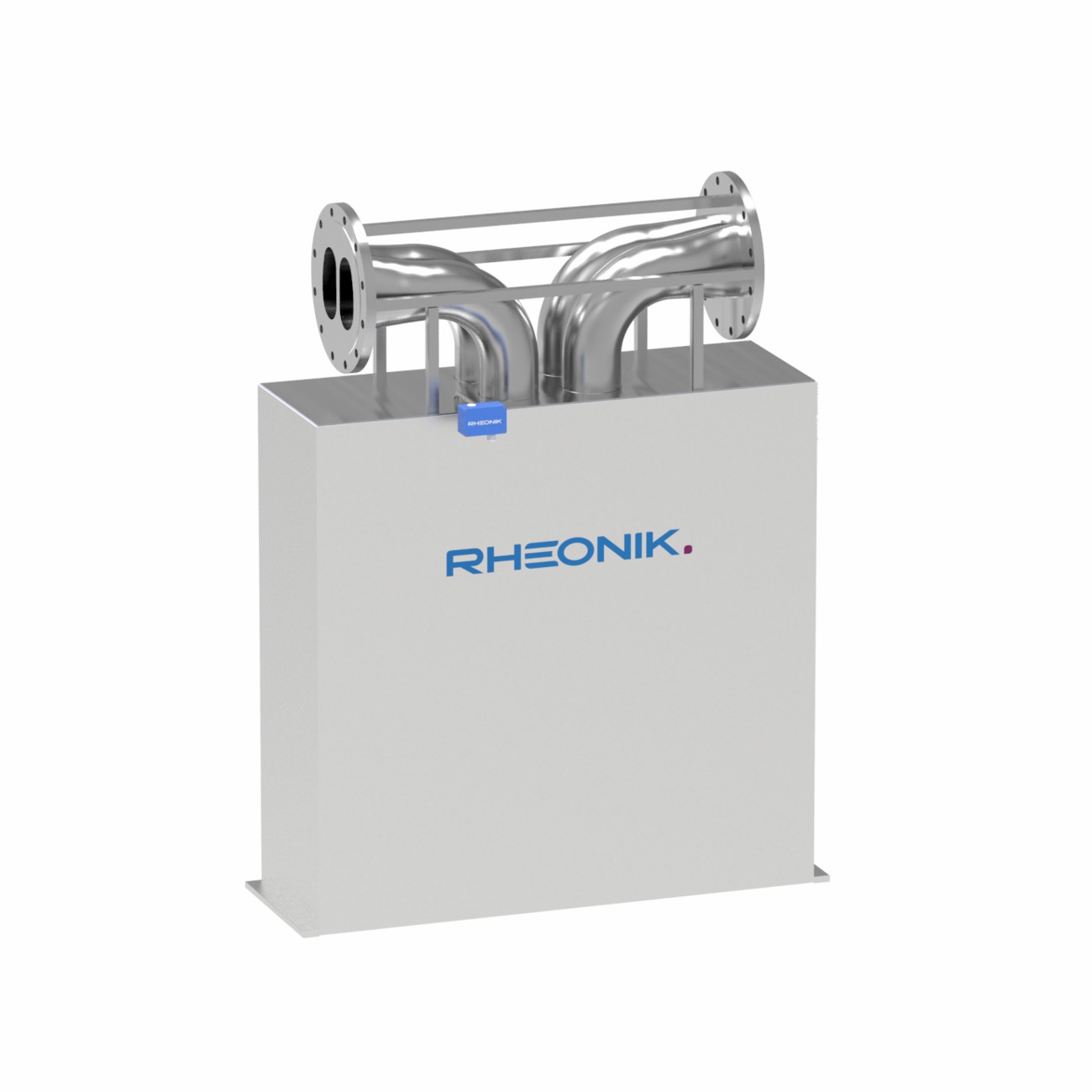

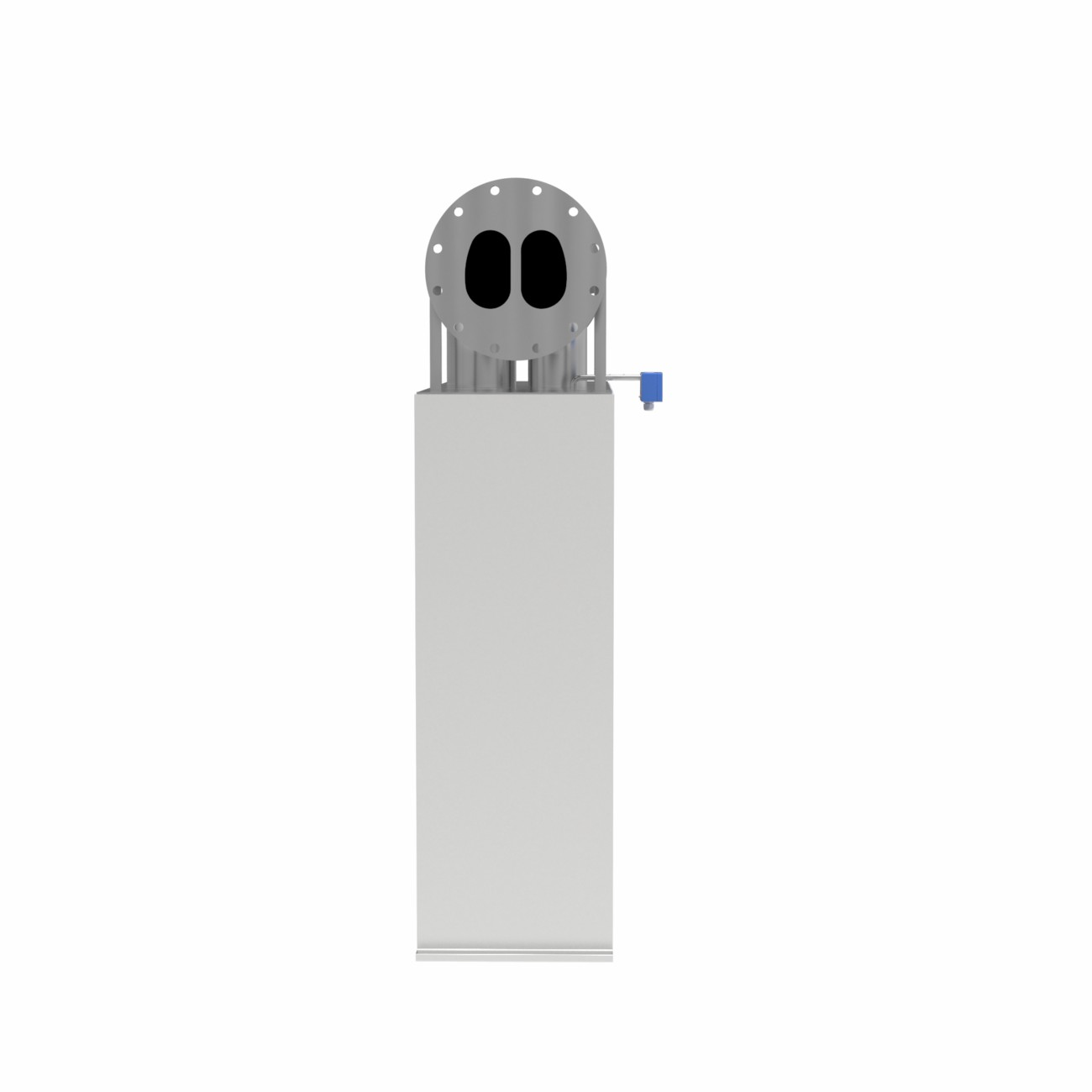

RHM 160 FLOW SENSOR
RHM 160 FLOW SENSOR
• 范围:250公斤/分钟至30000公斤/分钟
• 压力:高达52 bar (754 psi)
• 温度:-196°C(-321°F)至+120°C(248°F)
• 准确度:0.1%的比率
• 材料:SS 316L / SS 316Ti, C22 - 2.4602合金
• 工艺连接:12"至12"
采购产品大尺寸传感器，加油，油测量
一般规格
标称流量(Qₙₒₘ)* | 30000 千克/分钟（66139 磅/分钟） |
最小流量(Qₘₐₓ)* | 750公斤/分钟(1653磅/分钟) |
工作温度 | 流体温度为 -196°C 至 120°C（-320°F 至 248°F），请参见零件编号代码中的选项 环境温度为 -50°C 至 80°C（-58°F 至 176°F） |
压力额定值 | 最高可达50 巴 / 725 磅/平方英寸 - 取决于材料 |
电气连接 | 电缆入口 M25 x 1.5（标准）、M20 x 1.5、1/2“ NPT、3/4” NPT（可选） 到远程 RHE 发射器的最大电缆长度 30 米 / 98 英尺 |
传感器外壳材料 | 不锈钢（标准）、316 不锈钢（可选） 环氧树脂涂层铝制接线盒（标准）、SS 316 接线盒（可选） |
外壳类型 | 防护等级 IP66 / NEMA 4X，标准温度范围（选项 N1/NA）;IP65 / NEMA 4，适用于扩展温度范围（选件 E3） |
接触液体的材质 | 1.4571 （316Ti）， 2.4602 （合金 C22） 可根据要求提供其他/客户特定材料 |
过程连接 | 几乎任何 - RHEONIK AnyPipeFit 承诺。请咨询工厂了解未列出的类型/尺寸 |
压力等级合规性 | 欧洲 – PED： 模块 B3.2+C2 |
认证和批准 | 0、1、2 区的 ATEX / IECEx 认证（需要适当额定的 RHE 变送器） 北美I类，Div.1，组ABCD认证（需要适当额定的RHE发射机） 美国船级社 （ABS） 船舶用型式认证 |
记录、测试和检查 | 所有传感器都经过水压测试、校准，并提供可追溯的校准证书。提供定制校准和测试服务 |
项目文档和质量保证、服务 | Rheonik 为大型和复杂的工程项目提供全套服务。提供的典型服务包括但不限于： •原产地证书和合格证书、工厂证书 •数据手册，包括WPAR， WQS， NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等 •陆上/海上启动和调试服务 |
选项 | 用于高温应用的外壳加热 供氧设备的清洗 工程规范涂装全程服务-咨询工厂 |
* 在 Qₙₒₘ 时，H20 的压降约为 1 巴 （14 psi）。传感器可以在更高的流速下运行，但压降会更高。通过传感器的最大推荐速度（液体）为 15 m/s。超过这一点，可能会发生气蚀。Qmin 是推荐的最低流速。传感器测量的流速低于 Qmin，但不确定度可能会增加到流速的 0.5% 以上。
这些流量和压降声明与标准压力管传感器版本有关。压力等级越高的型号壁厚越大，压降越高，Qnom 值越低。
