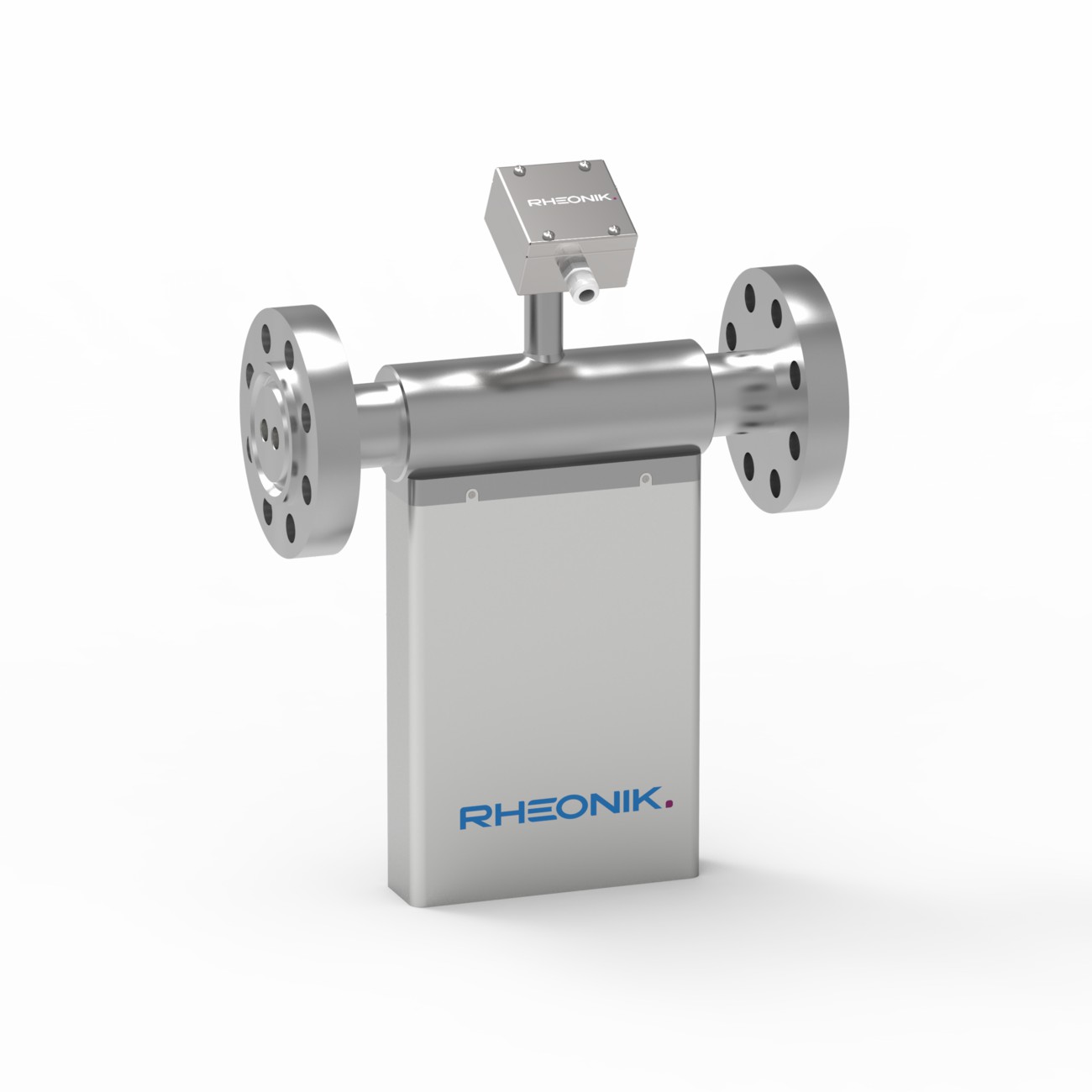

RHM 20 FLOW SENSOR
RHM 20 FLOW SENSOR
范围:1公斤/分钟至480公斤/分钟
压力:高达400bar (5801 psi)
温度:-50°C(-58°F)至+210°C(410°F)
准确度:0.1%的比率
材料:SS 316L / SS 316Ti，合金C22 - 2.4602，钽- UNS R05200，超级双相- 1.4410
工艺连接:1"到"
中型传感器，化学喷射，燃油消耗，油品测量，塑料制品生产
一般规格
标称流量(Qₙₒₘ)* | 300 千克/分钟（661.4 磅/分钟） |
最大流量(Qₘₐₓ)* | 480 千克/分钟（1058.22 磅/分钟） |
典型最小流量(Qₘᵢₙ)* | 1 千克/分钟（2.2 磅/分钟） |
串行管/单通道 | "串联"传感器的流量 Qmax、Qnom 和 Qmin 将是上面列出的并行/双路径版本的 50%。 |
工作温度 | 流体温度范围选项涵盖 -196°C 至 350°C（-320°F 至 662°F）的应用。 |
环境温度 | -50 °C 至 +80 °C（-60 °F 至 +180 °F）（标准），可安装在真空室 （-260 °C / -430 °F） 或烘箱（最高 +210 °C / +410 °F）（可选）中 |
压力额定值 | 最高可达1379 bar / 20000 psi -取决于材料 |
电气连接传感器 | M20 x 1.5 标准电缆引入装置，用于 JM、SM 接线盒型号 可选入口：1/2“ NPT 或 M25 x 1.5（仅适用于 SM）或 3/4” NPT（仅适用于 SM） M16 x 1.5 标准电缆引入装置，用于 PM 接线盒版本 到远程 RHE 发射机的最大电缆长度 100 m/330 ft |
传感器外壳材料 | 不锈钢 304（标准）、SS 316（可选） 涂层铝端子盒，SS 316 端子盒（可选） |
外壳类型 | 防护等级 IP 66、NEMA 4（标准）、IP 66/67、NEMA 4X（可选） |
接触液体的材质 | 流量管 SS 316Ti、合金 C22、钽或超级双相钢 歧管 SS 316L;密封材料（歧管结构）：PTFE 标准法兰 SS 316Ti，其他接头 SS 316L 可根据要求提供其他/客户特定材料 |
过程连接 | 几乎任何- Rheonik AnyPipeFit承诺。有关机械结构页面中未列出的类型/尺寸，请咨询工厂 |
压力等级合规性 | 欧洲 – PED：健全工程实践 （SEP），模块 A2，模块 B3.1+C2 加拿大 – CRN：加拿大注册号 |
认证和批准 | 0、1 区的 ATEX / IECEx 认证（有关详细信息，请参见第 17 页） 北美认证 Class I， Div. 1， 2， Gr.A，B，C，D，区 0、1 美国船级社 （ABS） 用于船舶的产品型式认证 |
测试和检验 | 所有传感器均经过水压测试和校准，并附带可追溯的校准证书。可提供定制校准和测试服务 |
项目文档和质量保证、服务 | Rheonik 为大型和复杂的工程项目提供全套服务。 提供的典型服务包括但不限于： •原产地证书和合格证书、工厂证书 •数据书包括WPAR，WQS，NDT，测试和质量计划，功能测试，校准程序，定制包装，工厂验收等。 •根据项目规格进行绘画 •陆上/海上启动和调试服务 |
选项 | 用于高温应用的外壳加热 供氧设备的清洁… 如需更多，请咨询工厂 |
* 在 Qₙₒₘ 时，平行管传感器的压降将约为 1 bar (14 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
压力下降
