RHM 015 FLOW SENSOR
RHM 015 FLOW SENSOR
• 范围：0.002 千克/分钟至 1.2 千克/分钟
• 压力：最高 1481 bar (21480 psi)
• 温度：-196°C (-321°F) 至 +210°C (410°F)
• 准确度：0.1%
• 材料：SS 316L / SS 316Ti、合金 C22 – 2.4602、超级双相不锈钢 – 1.4410、Sandvik HP160
• 工艺连接：¼” 至 1”
类别 小型传感器、化学注入、油测量
一般规格
标称流量(Qₙₒₘ)* | 0.6 千克/分钟 (1.32 磅/分钟) |
最大流量(Qₘₐₓ)* | 1.2 千克/分钟 (2.65 磅/分钟) |
典型最小流量(Qₘᵢₙ)* | 0.002 千克/分钟 (0.004 磅/分钟) |
串联管/单通道 | "串联"传感器的流量 Qₘₐₓ、Qₙₒₘ 和 Qₘᵢₙ 将是上述并联/双通道版本的 50%。 |
工作温度 | 流体温度范围选项覆盖 -196 °C 至 +210 °C (-320 °F 至 +410 °F) |
环境温度 | -50 °C 至 +80 °C (-60 °F 至 +180 °F)。可提供用于烤箱安装的高温版本，温度可达 +210 °C (+410 °F) |
压力等级 | 1481 巴 (21480 磅/平方英寸) – 取决于材料 |
传感器电气连接 | JM、SM 端子盒版本标准配备 M20 x 1.5 电缆入口 可选入口：½" NPT 或 M25 x 1.5（仅适用于 SM）或 ¾" NPT（仅适用于 SM） PM 端子盒版本标准配备 M16 x 1.5 电缆入口 至远程 RHE 变送器的最大电缆长度为 100 米/330 英尺 |
传感器外壳材料 | 304 不锈钢（标准），316 不锈钢（可选） 涂层铝制端子盒，316 不锈钢端子盒（可选） |
外壳类型 | 防护等级 IP 66，NEMA 4（标准），IP 66/67，NEMA 4X（可选） |
接液材料 | 流量管：316L 不锈钢、超级双相钢、Sandvik HP160® 或 C22 合金 歧管：316L 不锈钢，密封件：FKM、FFKM、FVMQ、EPDM 标准法兰：316 Ti 不锈钢，其他连接：316L 不锈钢 可根据要求提供其他/客户特定材料 |

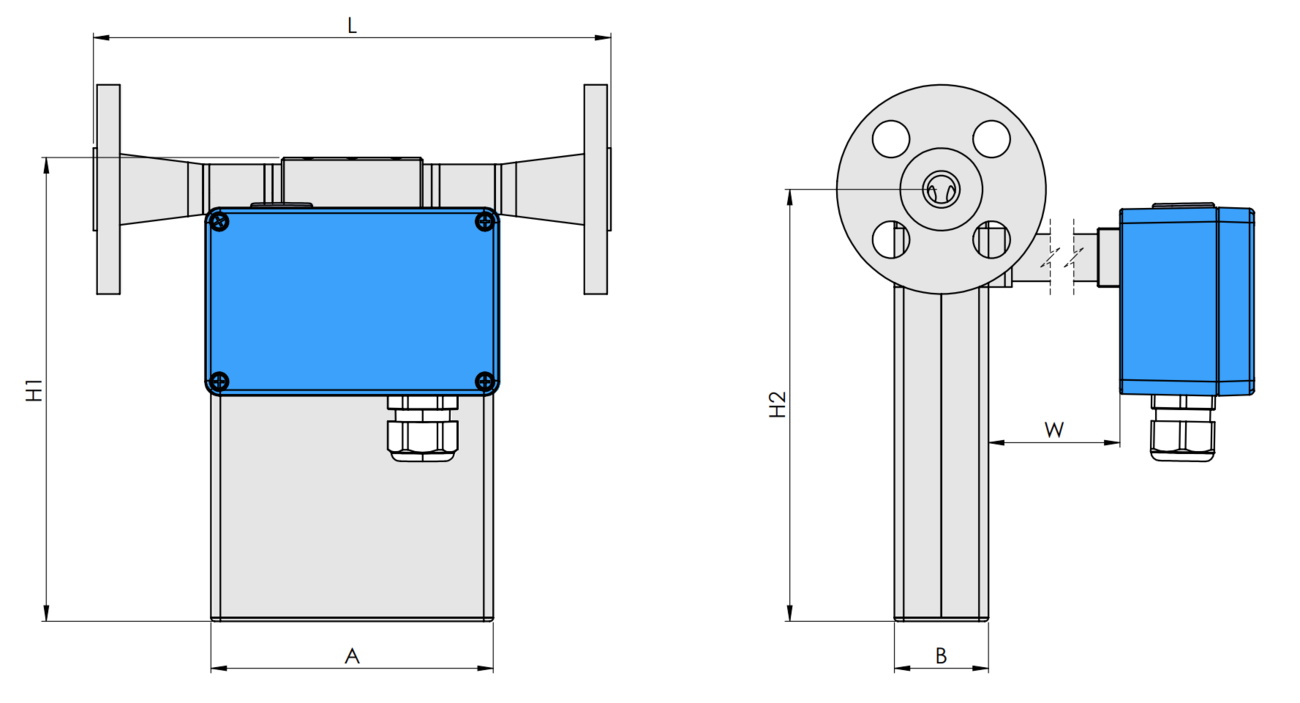

工艺连接 | 几乎任何类型 – Rheonik AnyPipeFit 承诺。对于本数据表机械结构页面未列出的类型/尺寸，请咨询工厂 |
压力等级合规性 | PED 2014/68/EU 第 4 条，第 3 节 (SEP) |
认证和批准 | ATEX / IECEx 0 区、1 区、2 区认证（见数据表） 北美认证 I 类，1 区、2 区，A、B、C、D 组，0 区、1 区、2 区（见数据表） 美国船级社 (ABS) 认证 |
测试和检验 | 所有传感器均经过水压测试、校准，并提供可追溯的校准证书。可提供定制校准和测试服务 |
项目文档和质量保证，服务 | Rheonik 为大型复杂工程项目提供全套服务。
|
选项 | 机器集成的定制服务。请咨询工厂 |
* 在 Qₙₒₘ 时，平行管传感器的压降将约为 2 bar (29 psi)（对于 H₂0）。传感器可以在高达 Qₘₐₓ 的更高流速下运行，但压降会更高。典型最小流量 Qₘᵢₙ 是为实现精确测量而建议的最低流速。传感器将测量低于 Qₘᵢₙ 的流速，但不确定度将超过 1% 的流速。
上述流量规格适用于标准压力、平行管、歧管传感器版本。压力等级较高的型号壁厚较大，压降也较大。
